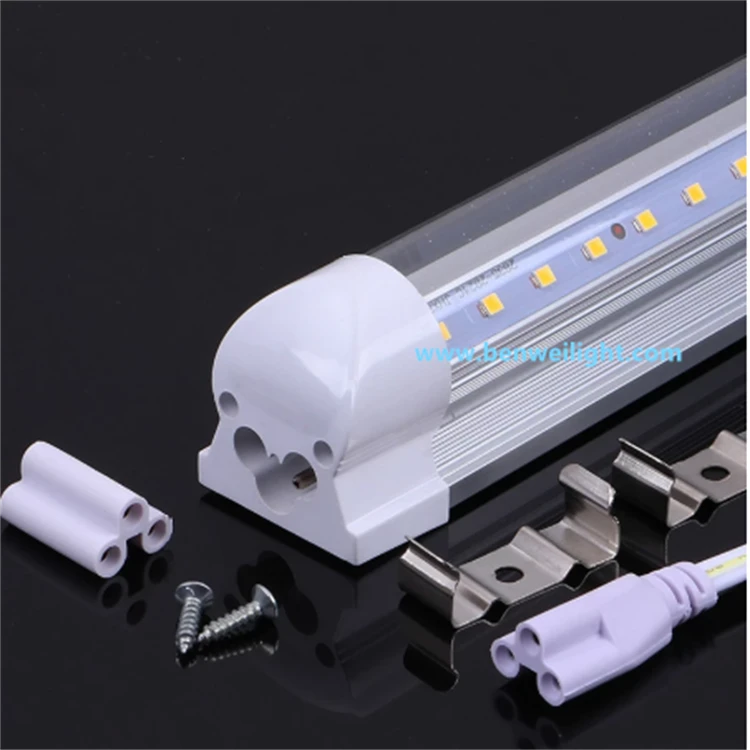

Thermal Mastery in Miniature: HowT5 Ενσωματωμένοι σωλήνες LED(Ø16mm) Ξεπεράστε τις προκλήσεις διάχυσης θερμότητας για να επιτύχετε 30,{2}} ώρες διάρκεια ζωής
Η ενσωμάτωση των οδηγών LED σε λεπτούς σωλήνες T5 (Ø16mm) δημιουργεί ένα παράδοξο διαχείρισης θερμότητας:ηλεκτρονικά υψηλής ισχύος-περιορισμένα σε χώρο με ελάχιστη επιφάνεια. Ωστόσο, οι προηγμένες μηχανολογικές λύσεις επιτρέπουν σε αυτά τα συστήματα να λειτουργούν αξιόπιστα σε θερμοκρασίες περιβάλλοντος 85 μοιρών διατηρώντας παράλληλα διάρκεια ζωής 30.000 ωρών. Δείτε πώς οι κατασκευαστές κατακτούν τη «θερμική συμφόρηση»:
1. Καινοτομία υλικού: Πέρα από τα συμβατικά PCB
Κεραμικά Υποστρώματα
Νιτρίδιο Αλουμινίου (AlN) Κεραμικά:
Θερμική αγωγιμότητα:180-200 W/mK(έναντι . 1-2 W/mK για PCB FR4)
Χρησιμοποιείται για τσιπ LED υψηλής ισχύος-και IC προγραμμάτων οδήγησης
Αποτρέπει τοπικά hotspot που υπερβαίνουν τις 130 μοίρες (οριακό όριο αστοχίας διασταύρωσης LED)
PCB με μεταλλικό πυρήνα (MCPCB)
Πολυεπίπεδη Δομή:
Στρώμα κυκλώματος χαλκού → Διηλεκτρικό στρώμα → Βάση αλουμινίου 1,5 mm
Thermal Vias: Μικροδιατρήσεις-με διάτρηση με λέιζερ-γεμάτες με αγώγιμη εποξειδική ουσία (Φ0,3 mm) μεταφέρουν θερμότητα κατακόρυφα σε80 W/mK
Υλικά θερμικής διεπαφής (TIMs)
Γεμιστικά κενού με βάση σιλικόνη-με6-8 W/mKαγώγιμο
Υλικά αλλαγής φάσης (PCM) που υγροποιούνται στις 45 μοίρες για να γεμίσουν μικροσκοπικά κενά αέρα
2. Βελτιστοποίηση γεωμετρικής διαδρομής θερμότητας
Αρχιτεκτονική "Thermal Spine".
Κεντρική ράγα αλουμινίου:
Λειτουργεί ως κύριος αγωγός θερμότητας (k=160 W/mK)
Συνδέεται απευθείας στα εξαρτήματα του οδηγού μέσω θερμικής ταινίας
Τμηματοποίηση προγραμμάτων οδήγησης
Κρίσιμα εξαρτήματα κατανεμημένα σε 3 ζώνες:
AC-Ανορθωτής DC (πιο καυτός) στα άκρα του σωλήνα
DC-Μετατροπέας DC στο μέσο
LED σε όλο το μήκος
Αποτρέπει τη αθροιστική θερμική στοίβαξη
3. Μετριασμός Ηλεκτρονικών Ισχύος
Επινοήσεις για την αποτελεσματικότητα του προγράμματος οδήγησης
| Συστατικό | Παραδοσιακή Αποδοτικότητα | Προηγμένες Λύσεις |
|---|---|---|
| AC-DC Rectifier | 82-85% | GaN FETs (92-95%) |
| DC-Μετατροπέας DC | 88% | Μηδενική-εναλλαγή τάσης (94%) |
| Συνολικές Απώλειες | 18-20W (σε σωλήνα 18W) | <6W |
Παράδειγμα: Ο σωλήνας 18W με 94% αποδοτικό πρόγραμμα οδήγησης παράγει μόνο 1,08W θερμότητα έναντι. 3.6W σε συμβατικά σχέδια
4. Validation & Lifetime Modeling
Πρωτόκολλο Accelerated Testing
IEC 60068-2-14 Θερμικό Σοκ: -40 μοίρες ↔ +85 βαθμοί (100 κύκλοι)
85 βαθμοί / 85% RH Υγρή Θερμότητα: 1.000 ώρες
TM-21-11 Προγνωστική Μοντελοποίηση:
L70=t0 * e^(-(Tj-25 μοίρες )/Q10)
Οπου:
Tj=Μετρημένη θερμοκρασία διασταύρωσης (συνήθως<105°C)
Ε10=2.0 (συντελεστής επιτάχυνσης κλάδου)
Αποτέλεσμα: Σε μετρημένο βαθμό Tj=103 → Προβλεπόμενη διάρκεια ζωής L70=34,200 ώρες
Πραγματικές-Παγκόσμιες θερμικές υπογραφές
5. Περιορισμοί & Όρια Αποτυχίας
Κρίσιμοι Περιορισμοί Σχεδιασμού
Maximum Ambient: 60 μοίρες για τυπικούς σωλήνες. Οι 85 μοίρες απαιτούν χάλκινες-πίνακες πυρήνα (+23% κόστος)
Μήκος σωλήνα έναντι ισχύος:
| Μήκος | Μέγιστη ασφαλής ισχύς |
|---|---|
| 600 χλστ | 9W |
| 1200 χλστ | 18W |
| 1500 mm | 24W (με υβριδική ψύξη) |
Κυρίαρχοι τρόποι αποτυχίας
Ο ηλεκτρολυτικός πυκνωτής στεγνώνει-:
Μετριασμός: Πυκνωτές στερεάς κατάστασης-(ονομαστική 105 μοίρες)
Κόπωση άρθρωσης κόλλησης:
Μετριασμός: Συγκόλληση SAC305 με νανοσωματίδια Ag
Συμπέρασμα: Η Φυσική της Μικρογραφημένης Αξιοπιστίας
Οι ενσωματωμένοι σωλήνες T5 επιτυγχάνουν θερμική σταθερότητα μέσω:
Επιστήμη των υλικών: AlN κεραμικά/high-k TIM
Βελτιστοποίηση τοπολογίας: Τμηματοποιημένα προγράμματα οδήγησης + θερμική ράχη
Ελαχιστοποίηση απώλειας: GaN-με βάση το 94%+ αποδοτικά προγράμματα οδήγησης
Αυτές οι καινοτομίες επιτρέπουν τη διατήρηση της θερμοκρασίας των διασταυρώσεων<105°C-below the critical 130°C degradation threshold-even in Ø16mm confines. For mission-critical applications (hospitals, cold storage), specify tubes with:
Κεραμικά υποστρώματα(όχι τυπικό MCPCB)
Αναφορές θερμοκρασίας διασταύρωσηςαπό τη δοκιμή LM-80
Μείωση καμπυλών for >Περιβάλλον 50 μοιρών
