Είναι οι συνηθισμένοι σωλήνες LED DC κατάλληλοι για σιδηροδρομικά οχήματα;
Στις εφαρμογές του σιδηροδρομικού τροχαίου υλικού, μία από τις βασικές προκλήσεις που αντιμετωπίζουν οι ηλεκτρονικές συσκευές είναι ηδιακύμανση και στιγμιαία διακοπή του συστήματος τροφοδοσίας. Το πρότυπο EN 50155, ως γενική προδιαγραφή για τον ηλεκτρονικό εξοπλισμό που χρησιμοποιείται στο τροχαίο υλικό, επιβάλλει σαφείς και υποχρεωτικές απαιτήσεις σχετικά με τις διακυμάνσεις της τάσης εισόδου, τις διακοπές και τη μεταγωγή. Κατά την εφαρμογή τυπικών λυχνιών LED χαμηλής τάσης DC12-48V σε τέτοιο περιβάλλον, απαιτείται ενδελεχής τεχνική ανάλυση και προσαρμοστικός σχεδιασμός.
Δύο βασικά σενάρια:
Απαίτηση διακοπής τάσης (10ms αναμονής-χρόνος λειτουργίας): Το πρότυπο ορίζει ότι ο εξοπλισμός θα πρέπει να συνεχίσει να λειτουργεί όπως καθορίζεται (απαίτηση επιπέδου S2) εάν μια διακοπή τάσης δεν υπερβαίνει τα 10 ms. Αυτή η απαίτηση προσομοιώνει την ακραία περίπτωση όπου το σύστημα εμφανίζει κατάσταση "χαμηλής σύνθετης αντίστασης" (βραχυκύκλωμα) μετά την εκκαθάριση υπερφόρτωσης ή σφάλματος στο δίαυλο παροχής ρεύματος. Αξίζει να σημειωθεί ότι τη στιγμή της ανάκτησης από μια τέτοια διακοπή, το φορτίο μπορεί να δημιουργήσει ένα αντίστροφο αρνητικό ρεύμα αιχμής, επηρεάζοντας το κύκλωμα μετάδοσης κίνησης.
Απαίτηση μεταγωγής τροφοδοτικού (0,6 Un για 100 ms): Το πρότυπο καθορίζει επίσης μια απαίτηση καθόδου τάσης-ο εξοπλισμός πρέπει να μπορεί να συνεχίσει να λειτουργεί κανονικά για τουλάχιστον 100 ms όταν η τάση εισόδου πέσει στο 60% της ονομαστικής τιμής (0,6 × Un), χωρίς διακοπή. Αυτό προσομοιώνει το σενάριο πτώσης τάσης όταν μια αμαξοστοιχία αλλάζει μεταξύ διαφορετικών τμημάτων παροχής ρεύματος ή αντιμετωπίζει ξαφνική αλλαγή φορτίου.
Η ανάπτυξη τυπικών σωλήνων LED DC12-48V απευθείας σε ένα σιδηροδρομικό περιβάλλον παρουσιάζει πολλάτεχνικά σημεία συμφόρησης:
| Διάσταση πρόκλησης | Ανάλυση Ειδικού Προβλήματος | Τεχνική συνέπεια |
|---|---|---|
| Ανεπαρκής χρόνος αναμονής- | Τα συνηθισμένα προγράμματα οδήγησης LED συνήθως δεν διαθέτουν σχεδιασμό αποθήκευσης ενέργειας. Μια διακοπή 10 ms θα έκανε το φως να σβήσει αμέσως. | Παραβιάζει την απόδοση κλάσης EN 50155 S2 (πρέπει να διατηρεί τη λειτουργικότητα χωρίς διακοπή). |
| Προσαρμοστικότητα εισόδου χαμηλής τάσης | Για ένα σύστημα 48 V, η λειτουργία στα 0,6 × Un (28,8 V) για 100 ms απαιτεί εξελιγμένο σχεδιασμό προγράμματος οδήγησης. | Τα τυπικά IC προγραμμάτων οδήγησης ενδέχεται να τερματιστούν κάτω από το όριο κλειδώματος χαμηλής τάσης (UVLO). |
| Κύμα ρεύματος αντίστροφης εισροής | Το αρνητικό ρεύμα αιχμής εισόδου κατά την ανάκτηση από τη διακοπή μπορεί να καταστρέψει τα τσιπ LED ή το MOSFET του προγράμματος οδήγησης. | Μειώνει τη διάρκεια ζωής του προϊόντος και αυξάνει τα ποσοστά αστοχίας. |
| Συμβατότητα ευρείας περιοχής τάσης | Πρέπει να καλύπτει 12V έως 48V και δυνητικά υψηλότερα (συμπεριλαμβανομένων των παροδικών υπερτάσεων). Οι τυπικές πηγές σταθερού ρεύματος λειτουργούν αναποτελεσματικά. | Υπερβολική παραγωγή θερμότητας, επιταχυνόμενη απόσβεση του αυλού. |
Για να ανταποκριθούν στις προαναφερθείσες απαιτήσεις, οι σωλήνες LED DC12-48V που προορίζονται για σιδηροδρομικές εφαρμογές χρειάζονται στοχευμένες βελτιώσεις σχεδιασμού στα ακόλουθα επίπεδα:
Ενσωματώστε το κύκλωμα αναμονής-: Για να μην σβήσει το φως κατά τη διάρκεια μιας διακοπής 10 ms, πρέπει να προστεθεί αποθήκευση ενέργειας στην είσοδο ισχύος. Η πιο κοινή μέθοδος είναι η παραλληλοποίηση ηλεκτρολυτικών πυκνωτών για αποθήκευση ενέργειας. Η απαιτούμενη τιμή χωρητικότητας πρέπει να υπολογίζεται με βάση την ελάχιστη τάση εισόδου, την ισχύ εξόδου και τη διάρκεια των 10ms. Για παράδειγμα, σε ένα σύστημα 24 V, η ικανοποίηση ενός χρόνου αναμονής 10 ms-μπορεί να απαιτήσει αρκετές χιλιάδες microfarads χωρητικότητας.
Βελτιστοποίηση Τοπολογίας προγράμματος οδήγησης: Για να ικανοποιηθεί η απαίτηση λειτουργίας στα 0,6 × Un (π.χ. 28,8 V σε σύστημα 48 V) για 100 ms, το IC του προγράμματος οδήγησης πρέπει να διαθέτειευρεία ικανότητα τάσης εισόδουκαι αΣημείο κλειδώματος χαμηλής υπότασης (UVLO).. Συνιστάται να επιλέξετε προγράμματα οδήγησης που υποστηρίζουν τοπολογίες boost ή buck-ενίσχυσης. Αυτά διασφαλίζουν ότι το ρεύμα εξόδου παραμένει σταθερό ακόμα και όταν η τάση εισόδου πέφτει, αποτρέποντας το τρεμόπαιγμα ή την κατάσβεση.
Εφαρμογή Καταστολής και Προστασίας υπέρτασης: Για την αντιμετώπιση του ρεύματος αντίστροφης εισροής κατά την ανάκτηση, πρέπει να προστεθούν μέτρα προστασίας στην είσοδο. Αυτό περιλαμβάνει μια δίοδο προστασίας αντίστροφης πολικότητας και ένα κύκλωμα περιορισμού του ρεύματος εισροής (π.χ. ένα θερμίστορ NTC ή μια αντίσταση ισχύος που παρακάμπτεται από μια δίοδο) για να αποτρέπονται μεγάλες υπερτάσεις ρεύματος από την καταστροφή εξαρτημάτων.
Σχεδιασμός ηλεκτρομαγνητικής συμβατότητας (EMC).: Η συμμόρφωση με το πρότυπο EN 50121 είναι απαραίτητη, καθώς απαιτεί από τη συσκευή να διαθέτει ισχυρή ηλεκτρομαγνητική ατρωσία έναντι διαταραχών όπως υπερτάσεις και ηλεκτρικά γρήγορα μεταβατικά ρεύματα (EFT).
Περίληψη και συστάσεις
Τυπικοί σωλήνες LED DC12-48Vδεν μπορούν να συναντηθούν άμεσατις απαιτήσεις του EN 50155 σχετικά με τη διακοπή τάσης (10ms) και την πτώση τάσης (0,6Un/100ms). Για να ενεργοποιηθούν οι σιδηροδρομικές εφαρμογές, το κύκλωμα του οδηγού πρέπει να υποβληθεί σε εξειδικευμένοαναμονή-σχεδίαση κυκλώματοςκαιβελτιστοποίηση εισόδου ευρείας-τάσης.
Τεχνική Σύσταση: Επιλέξτε ή προσαρμόστε προγράμματα οδήγησης LED που διαθέτουν τη λειτουργία "power-off hold-up". Αυτά τα προγράμματα οδήγησης ενσωματώνουν πυκνωτές εσωτερικού χώρου αποθήκευσης ή ενεργά κυκλώματα διατήρησης-για να εξασφαλίσουν αδιάλειπτη έξοδο κατά τη διάρκεια της διακοπής των 10 ms. Είναι σημαντικό να βεβαιωθείτε ότι ο ίδιος ο οδηγός διαθέτει πιστοποιήσεις για EN 50155, EN 50121 (EMC) και EN 61373 (δόνηση και κραδασμούς). Εάν χρησιμοποιείτε εξωτερική τράπεζα πυκνωτών για διατήρηση{10}, δώστε ιδιαίτερη προσοχή στην ονομαστική τάση των πυκνωτών (πρέπει να αντιστοιχεί στο 1,4 φορές την παροδική υπέρταση) και στην καταστολή του ρεύματος εισόδου. Μόνο μέσω μιας τέτοιας σχολαστικής σχεδίασης μπορεί να διασφαλιστεί η αξιόπιστη λειτουργία των σωλήνων LED χαμηλής{13}τάσης στο περίπλοκο περιβάλλον παροχής ρεύματος των σύγχρονων τρένων.

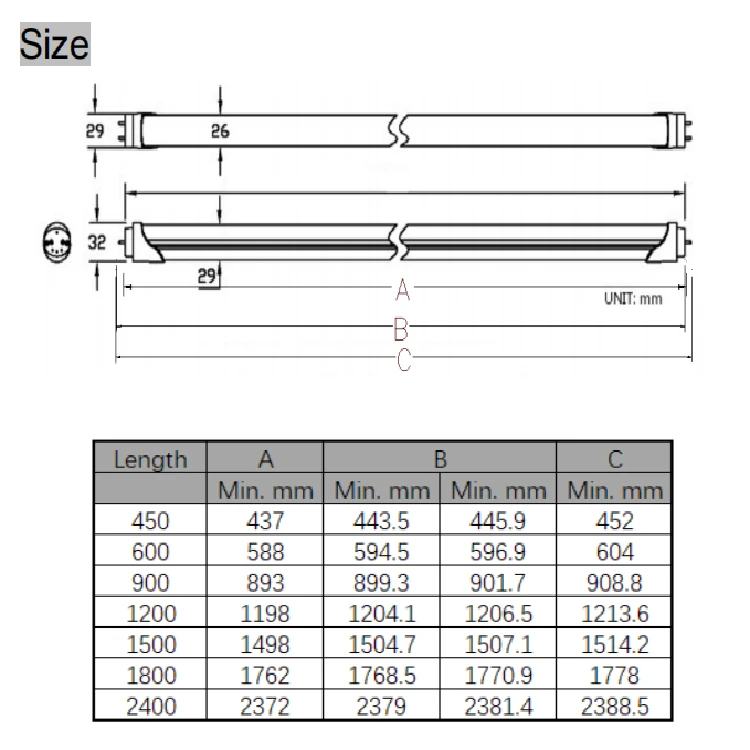

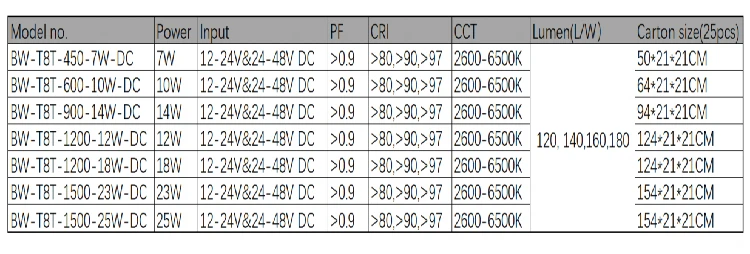

Είσοδος DC Tube T8
